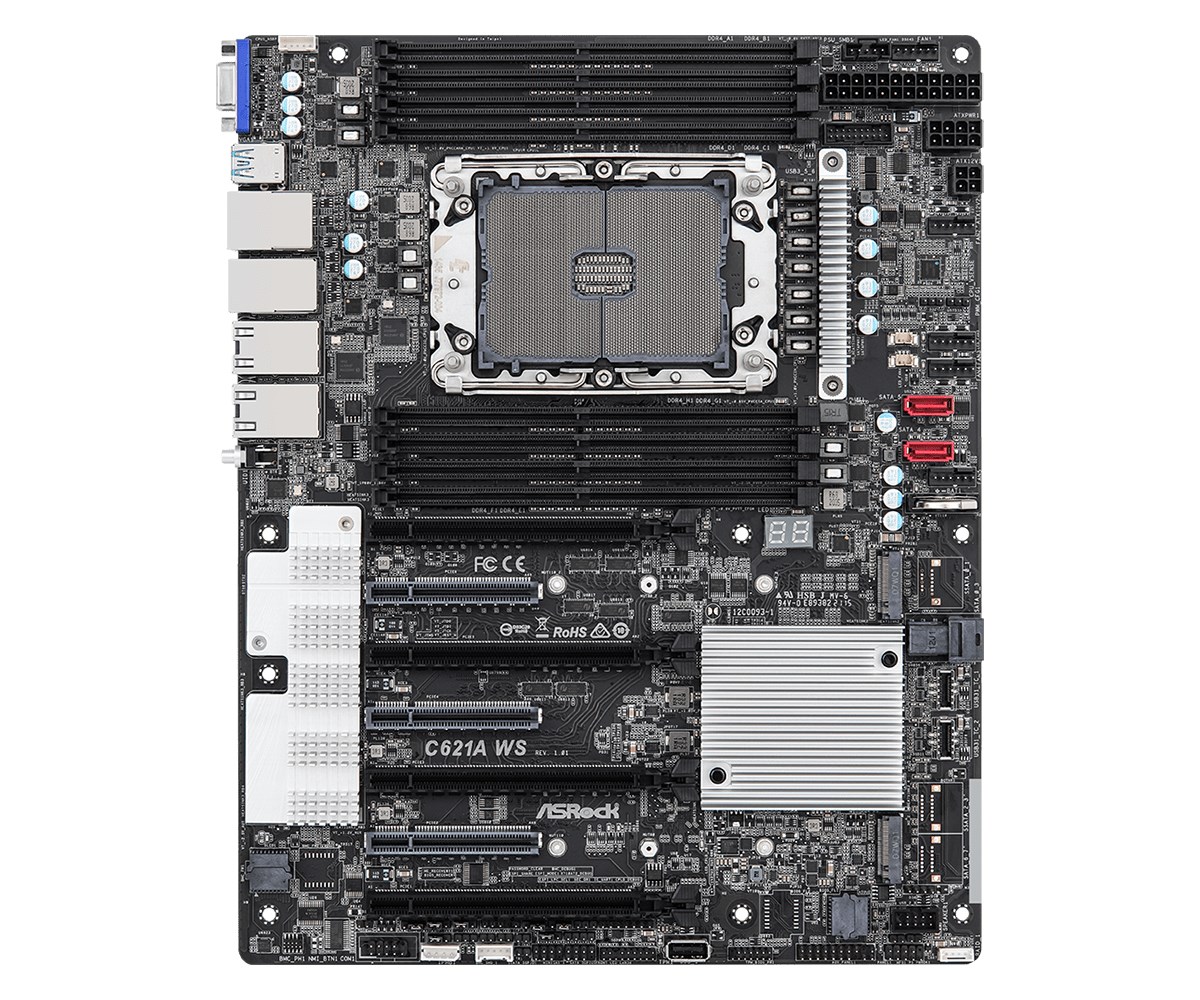

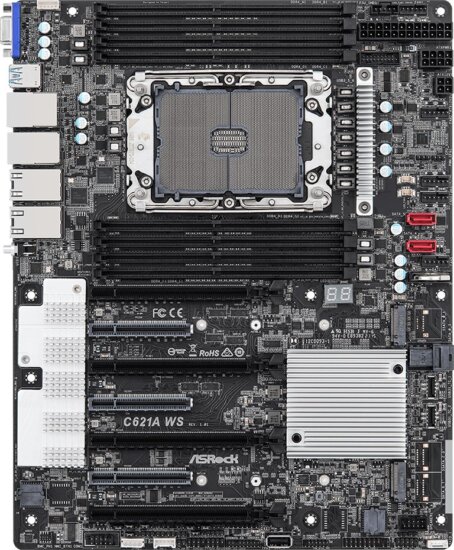

ASRock C621A WS DDR4 LGA4189 ATX Alaplap

Professzionális teljesítmény és megbízhatóság vállalati és munkaállomás-rendszerekhez

Ez az ASRock munkaállomás/server alaplap kifejezetten nagy terhelésű, 24/7 üzemben működő rendszerekhez készült. Ideális választás virtualizációhoz, adatbázisszerverhez, nagy tárhelyű NAS/Storage megoldásokhoz, illetve professzionális CAD, 3D render és tudományos számítási feladatokhoz.

Maximális processzorteljesítmény 3. generációs Intel® Xeon® Scalable CPU-khoz

⚙ CPU támogatás
Az alaplap az Intel® Socket 4189 (Socket P+) foglalattal rendelkezik, és támogatja a 3. generációs Intel® Xeon® Scalable processzorokat. A stabil, pontos tápellátásról a Digi Power Design és a 7 fázisú tápellátó rendszer gondoskodik, amely nagy terhelés mellett is megbízható működést biztosít.

Extrém memóriakapacitás nyolccsatornás DDR4 architektúrával

🧠 Memória
Az alaplap nyolccsatornás memóriaarchitektúrát kínál (1DPC), 8 darab DDR4 DIMM foglalattal. Támogatott modulok: DDR4 3200 / 2933 / 2666 / 2400 / 2133 / 1866 RDIMM, RDIMM-3DS, LRDIMM, LRDIMM-3DS, valamint Intel® Optane™ Persistent Memory 200 sorozat.
Maximális modulméretek DIMM-enként: RDIMM: akár 64 GB, LRDIMM: akár 128 GB, RDIMM-3DS / LRDIMM-3DS: akár 256 GB, így extrém nagy rendszermemória is kiépíthető nagy adatbázisokhoz, in-memory alkalmazásokhoz vagy virtualizált környezetekhez.

Intel® C621A chipset – szerverre optimalizált platform

Az Intel® C621A lapkakészlet kifejezetten szerver- és munkaállomás-felhasználásra lett tervezve. Stabilitást, hosszú távú támogatást és fejlett vállalati funkciókat biztosít, beleértve a fejlett RAID-támogatást, menedzsmentfunkciókat és nagy teljesítményű I/O kapcsolatokat.

Beépített IPMI és BMC – távoli felügyelet kompromisszumok nélkül

🖥 BMC & IPMI
Az Aspeed AST2500 BMC vezérlőnek köszönhetően az alaplap teljes értékű IPMI menedzsmentet kínál, dedikált IPMI LAN porttal. Támogatja az iKVM és vMedia funkciókat, így a rendszer távolról, KVM-over-IP kapcsolaton keresztül, akár teljesen “fej nélkül” is üzemeltethető. A beépített D-Sub videókimenet legfeljebb 1920×1200 @ 60 Hz felbontást támogat, így a szerver lokális kezelése is egyszerű.

Négyszeres hálózati csatoló – 2×10GbE + 2×1GbE + dedikált IPMI

🌐 Hálózat
Az alaplap kiemelkedően rugalmas hálózati kapcsolódást kínál:

• 2 × 10 Gigabit LAN (Intel® X710-AT2, 100/1000/2500/5000/10000 Mb/s)
• 2 × Gigabit LAN (Intel® I210, 10/100/1000 Mb/s)
• 1 × dedikált IPMI LAN port (Aspeed AST2500)

Mindegyik port támogatja a Wake-On-LAN funkciót, a villám/ESD védelmet, az Energy Efficient Ethernet 802.3az szabványt, valamint a PXE boot-ot. Ez ideálissá teszi a lapot összetett hálózati topológiákhoz, link aggregációhoz, redundáns WAN/LAN kapcsolatokhoz és virtualizált környezetekhez.

PCIe Gen4 bővíthetőség – akár több GPU, HBA vagy NVMe kártya számára

🧩 Bővítősínek
Az ATX formátum ellenére a lap rendkívül gazdag PCIe felszereltséggel rendelkezik:

• 4 × PCIe Gen4 x16 (PCIE1/3/5/7)
• 3 × PCIe Gen4 x8 (PCIE2/4/6)

Megjegyzés: ha a PCIE2 foglalat használatban van, a PCIE3 x8 módra vált, hasonlóan PCIE4→PCIE5, illetve PCIE6→PCIE7 esetén. Ez a rugalmas kiosztás lehetővé teszi, hogy a felhasználó a kívánt kombinációt állítsa össze GPU-k, NVMe uitbreit kártyák, hálózati adapterek vagy RAID/HBA vezérlők között.

Rugalmas tárhelymegoldások – SATA, Mini-SAS HD, M.2 NVMe, Optane támogatással

💾 Tárhely & RAID
Az alaplap széles körű tárolási lehetőségeket kínál:

• 2 × SATA3 6 Gb/s csatlakozó
• 1 × Mini-SAS HD csatlakozó (több SATA eszköz csatlakoztatására)
• 1 × Ultra M.2 (M2_1, Key M, 2242/2280/22110, SATA3 & PCIe Gen3 x4, 32 Gb/s)
• 1 × M.2 (M2_2, Key M, 2242/2280/22110, SATA3 & PCIe Gen3 x1, 8 Gb/s)

Támogatott az Intel® Optane™ technológia, az NVMe SSD-k boot meghajtóként, valamint az ASRock U.2 Kit használata is.
RAID támogatás: SATA eszközök számára RAID 0/1/5/10, M.2 NVMe meghajtókhoz RAID 0/1/5 konfiguráció állítható be, így könnyedén kiépíthető nagy sebességű vagy magas redundanciájú tárolórendszer.

Professzionális csatlakozók és menedzsment – teljes szerver-szintű funkcionalitás

🔌 Belső csatlakozók
Az alaplapot kifejezetten szerver- és munkaállomás-házakhoz, valamint backplane-es storage rendszerekhez tervezték, ennek megfelelően gazdag csatlakozókínálattal rendelkezik: 1 × SPI TPM header, 1 × LPC TPM header, 1 × COM port header, 5 × rendszer ventilátor csatlakozó (6 tűs), 1 × 24 tűs ATX tápcsatlakozó (Hi-Density), 1 × 8 tűs 12 V (Hi-Density), 1 × 4 tűs 12 V (Hi-Density), 1 × függőleges Type-A USB 2.0, 1 × USB 2.0 header (2 port, ESD védelemmel), 1 × USB 3.2 Gen1 header (2 port, ESD védelemmel), 2 × USB 3.2 Gen2 Type-C header, 2 × előlapi Type-C USB 3.2 Gen2 header (ESD védelemmel), 2 × SGPIO header, 1 × Auxiliary Panel header, 1 × Intelligent Platform Management Bus header, 1 × Backplane PCIe Hot-Plug header, 1 × SMBus header, 1 × PMBus header, 1 × CPU HP-SMBus csatlakozó, 1 × hőérzékelő header, 1 × Virtual RAID On CPU header, 1 × BMC Heartbeat LED, 1 × Standby Power LED, 5 × FanFail LED, 1 × Non Maskable Interrupt button header, 1 × beépített buzzer, 1 × Dr. Debug LED diagnosztikával.

🔄 Hátlapi csatlakozók
A hátlapon megtalálható: 1 × UID kapcsoló LED-del, 1 × D-Sub videokimenet, 4 × USB 3.2 Gen1 port (ESD védelemmel), 2 × RJ45 (10GbE), 2 × RJ45 (1GbE), 1 × RJ45 dedikált IPMI LAN port. Ez a kombináció megkönnyíti a rackes szerverek azonosítását és kezelését adatközponti környezetben.

Stabilitás, felügyelet és prémium PCB kialakítás

📊 Hardver monitorozás
Az alaplap kiterjedt szenzorkészlettel és vezérléssel rendelkezik: hőmérséklet-érzékelés (CPU, PCH, alaplap, kártya oldal), ventilátor fordulatszám-monitorozás (CPU, első/hátsó ventilátorok), Quiet Fan funkció automatikus ventilátorsebesség-szabályozással a CPU hőmérséklet alapján, többfokozatú ventilátorvezérlés, valamint feszültségfigyelés (CPU1_PVCCIN, PVDDQ_ABCD, PVDDQ_EFGH, 1.05V_PCH, 1.8V_PCH, +BAT, PVNN_PCH, 3.3V, 5V, 12V, 3.3VSB, 5VSB). Ezek a funkciók elengedhetetlenek a folyamatos üzembiztonság fenntartásához.

🧱 Minőségi felépítés
Az ATX formátumú (30,5 × 24,4 cm) alaplap 12 rétegű, 2 oz rézréteggel készülő PCB-re épül. Ez javítja a jelminőséget, csökkenti az elektromos zajt és növeli a hosszú távú stabilitást – különösen nagy áramfelvételű Xeon processzor és sok memóriamodul használata mellett.

Modern UEFI és széles operációsrendszer-támogatás

🧩 UEFI & BIOS
Az alaplap 256 Mbit-es AMI UEFI Legal BIOS-szal rendelkezik, ACPI 5.0 kompatibilis ébresztési eseményekkel és SMBIOS 2.3 támogatással. Az ASRock Instant Flash funkció megkönnyíti és biztonságossá teszi a BIOS-frissítést. Windows 10/11 64-bit mellett számos szerver- és Linux disztribúciót, valamint virtualizációs platformot támogat, köztük: Microsoft Windows 10 64-bit, 11 64-bit; Windows Server 2012 R2 (64-bit), Server 2016 (64-bit); RedHat Enterprise Linux Server 6.8/7.4 (64-bit); CentOS 6.8/7.4 (64-bit); SUSE Enterprise Linux Server 11 SP4/12 SP3 (64-bit); Ubuntu 16.04/18.04 (64-bit); FreeBSD 11.1 (64-bit); VMware ESXi 6.5 u1; Hyper-V Server 2012 R2. Windows 11 telepítése előtt szükséges a mellékelt TPM-SPI modul csatlakoztatása.

ASRock – szakértelem munkaállomások és szerverek terén

Az ASRock a klasszikus asztali alaplapok mellett már hosszú ideje dedikáltan fejleszt workstation és server megoldásokat is. A C621A WS modell ezen tapasztalatok esszenciája: nagy teljesítményű Xeon platform, adatközponti szintű menedzsment (IPMI, iKVM), bőséges PCIe és hálózati csatlakozás, valamint professzionális PCB és tápellátás. A gyártó külön figyelmet fordít a vállalati felhasználók igényeire: diagnosztikai LED-ek, Dr. Debug, ventilátorhibát jelző LED-ek és fejlett menedzsmentbuszok (SMBus, PMBus, IPMB) segítik az IT üzemeltetést.

Gyakorlati felhasználási területek és hasznos tudnivalók

Ajánlott felhasználás: virtualizációs host (VMware, Hyper-V, KVM); nagy sebességű fájlszerver és NAS; adatbázis- és alkalmazásszerver; renderfarm és HPC klaszter node; vállalati mentőszerver és backup célgép.
Tárolás optimalizálása: NVMe RAID kiosztásokkal rendkívül gyors cache vagy adatbázis-réteg alakítható ki, míg a SATA/Mini-SAS portokkal nagy kapacitású, redundáns adattároló építhető. Intel® Optane™ modulokkal a gyakran elért adatok kezelése jelentősen gyorsítható.
Hűtés és légáramlás: a 5 rendszer ventilátor csatlakozó és a fejlett vezérlés lehetővé teszi a rackes vagy toronyházban kiépített, zónák szerinti hűtést, különösen fontos több GPU vagy HBA kártya esetén.
Építési tippek: a 12 rétegű PCB és a Hi-Density tápcsatlakozók miatt érdemes minőségi, szerverre tervezett tápegységet használni, stabil 12 V ággal és megfelelő EPS csatlakozókkal. Nagy memóriakapacitásnál célszerű ellenőrizni a modulkompatibilitási listát (QVL), hogy a rendszer maximálisan kihasználható legyen.
IPMI előnyei: az iKVM lehetővé teszi a teljesen távoli rendszertelepítést, hibakeresést és újraindítást, még akkor is, ha az operációs rendszer nem érhető el. Ez különösen hasznos távoli telephelyeken vagy adatközponti környezetben.
Megbízhatósági szempontok: a FanFail LED-ek és a részletes szenzorkészlet segít a megelőző karbantartásban: a hőmérsékleti és feszültségadatok alapján időben észlelhetők a potenciális problémák, így csökkenthető a nem tervezett leállások kockázata.
Formátum előnye: az ATX kialakítás miatt a rendszer nem csak rackes szerverházban, hanem nagyobb munkaállomás-házban is könnyedén elhelyezhető, így ideális választás professzionális desktop workstation vagy hibrid szerver-munkaállomás rendszerekhez is.
