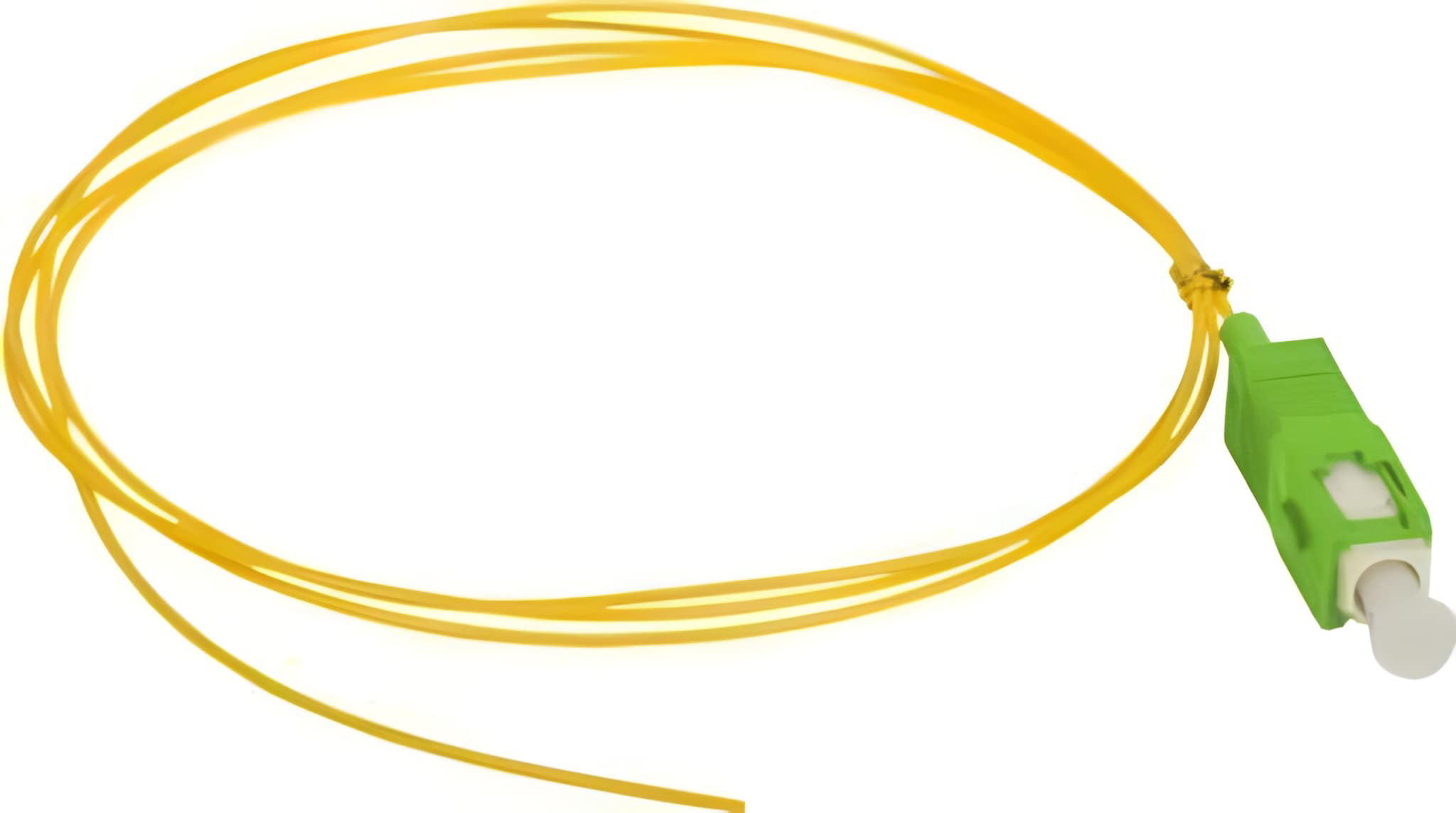

Alantec Pigtail FOI-SCA-9SM-2-G657A SC/APC Optikai Patch Kábel 2m - Sárga

Professzionális megoldás optikai hálózatok lezárásához

Ez az egy­módusú optikai pigtail ideális választás optikai szálak pontos, megbízható lezárásához telekommunikációs, LAN/WAN, CCTV és FTTx hálózatokban. Kis csillapítás, kiemelkedő visszaverési értékek és fokozott hajlítás­tűrés jellemzi, így különösen jól használható szűk, nehezen hozzáférhető szerelési környezetben.

Főbb előnyök és felhasználási területek

 Professzionális csatlakozás SC/APC csatlakozóval
A precízen megmunkált SC/APC dugó kerámia ferrullal és APC (Angled Physical Contact – szögcsiszolt) polírozással minimális jelvisszaverést és stabil optikai kapcsolatot biztosít.

 G.657.A1 optikai szál – extra hajlítás­tűrés
A G.657.A1 szabványnak megfelelő 9/125 µm egy­módusú optikai szál megnövelt hajlítás­állóságot nyújt, így kisebb hajlítási sugaraknál is alacsony marad a csillapítás. Ez a gyakorlatban gyorsabb, rugalmasabb szerelést tesz lehetővé szekrényekben, patch panelekben, szűk kábelcsatornákban.

 „EASY STRIP” köpeny – gyors és tiszta előkészítés
A speciális, könnyen lecsupaszítható külső köpeny megkönnyíti a hegesztés előtti szál-előkészítést, csökkenti a szerelési időt, és egyenletesebb, megbízhatóbb kötéseket eredményez.

 Széleskörű felhasználás
Ideális választás telekommunikációs hálózatok, LAN/WAN hálózatok, CCTV rendszerek, FTTx (FTTH, FTTB, FTTC, FTTx) megoldások, optikai végpontok, elosztók, illetve megsérült optikai kábelek javítása esetén.

Fontos jellemzők

Színkódolás és azonosítás
A sárga köpeny egyértelműen jelzi, hogy egy­módusú (SM) optikai szálról van szó, ami megkönnyíti a hálózatban való azonosítást és csökkenti a szerelési hibák esélyét.

Stabil teljesítmény szélsőséges környezetben
A -40 °C és +80 °C közötti széles üzemi hőmérséklet-tartomány lehetővé teszi kültéri szekrényekben, gyengefeszültségű elosztószekrényekben, illetve hőingadozásnak kitett helyszíneken való használatát is.

Kiváló optikai paraméterek
A gondosan gyártott és mért pigtail alacsony betétcsillapítással és magas visszaverési csillapítással rendelkezik, ami különösen fontos nagy sávszélességű, érzékeny optikai linkekben.

Műszaki adatok

Alapadatok
• Kábel típusa: egy­módusú optikai pigtail (SM)
• Szál típusa: 9/125 µm G.657.A1
• Szálak száma: 1J (egyszálas kivitel)
• Hossz: 2 m
• Külső köpeny színe: sárga (SM jelölés)

Csatlakozó és kialakítás
• Csatlakozó típus: SC/APC
• Ferrul anyaga: kerámia
• Polírozás: APC (Angled Physical Contact)
• Kialakítás: „EASY STRIP” – könnyen csupaszítható köpeny, gyors hegeszthetőségre optimalizálva

Optikai paraméterek (jellemző értékek)
• Betétcsillapítás (insertion loss): ≤ 0,2 dB
• Visszaverési csillapítás (return loss): ≥ 65 dB
• Alacsony csillapítás hajlításnál – kisméretű hajlítási sugár mellett is stabil jel

Környezeti jellemzők
• Üzemi hőmérséklet: -40 °C … +80 °C
• Tárolási, szerelési környezet: beltéri és védett kültéri szekrényekben alkalmazható
• Szabványok, megfelelőség: RoHS kompatibilis, környezetvédelmi előírásoknak megfelel

Felhasználói előnyök szerelőknek és üzemeltetőknek

Gyors szerelhetőség
A G.657.A1 szál és az „EASY STRIP” köpeny kombinációja érezhetően lerövidíti a szerelési időt: a szál könnyen csupaszítható, kevesebb törés és hibás kötés keletkezik, a kábelfektetés pedig szűk íveken is biztonságos.

Magas megbízhatóság és élettartam
A kiváló minőségű kerámia ferrul és az igényes csiszolási technológia hosszú távon is stabil paramétereket biztosít. A jó visszaverési csillapítás csökkenti a jelvisszaverődést, ezzel védi az aktív eszközök optikai adóit és biztosítja a kapcsolat stabilitását.

Rugalmasság hálózattervezéskor
Egy ilyen pigtail segítségével könnyen kialakíthatók patch panelek, ODF szekrények, FTTH lakásvégpontok és egyéb optikai csomópontok, a szabványos SC/APC csatlakozó pedig széles eszközkompatibilitást biztosít.

ALANTEC – megbízható európai gyártó

Az ALANTEC egy ismert lengyel gyártó, amely kifejezetten strukturált kábelezési rendszerekre, LAN rendszerekre és optikai hálózati komponensekre szakosodott. Termékeit fejlett mérő- és tesztlaborokban ellenőrzik, így a pigtail-ok, patch kábelek és kábelezési tartozékok hosszú távon is stabil, kiszámítható minőséget nyújtanak. Az európai tervezésnek és gyártási kultúrának köszönhetően jól illeszkednek a modern adatközpontok, irodai hálózatok és szolgáltatói optikai infrastruktúrák elvárásaihoz.

Hasznos tudnivalók az SC/APC egy­módusú pigtail-ekről

• Az SC/APC csatlakozók 8°-os szögben csiszolt felületet kapnak, ami drasztikusan csökkenti a visszaverődést a hagyományos, sík felületű (PC, UPC) csatlakozókhoz képest.
• Az APC csatlakozókat jellemzően zöld színnel jelölik, míg az UPC SC csatlakozók többnyire kékek – ez segít a terepi azonosításban.
• A G.657.A1 szál a klasszikus G.652.D szálhoz képest jobb hajlítás­tűrést kínál, így tipikusan lakáshálózatokban, FTTH végpontoknál, szűk aljzatokban, dobozokban használják, ahol a kábelnek kisebb ívekben kell futnia.
• Egy pigtail-t általában optikai hegesztéssel csatlakoztatnak a gerinchálózati vagy elosztó optikai kábelhez, így érhető el a legkisebb csillapítás és a legmegbízhatóbb kötés.
• Az SC csatlakozó „push-pull” rögzítése miatt gyorsan, egy mozdulattal ki- és bedugható, ami különösen hasznos gyakran átkonfigurált patch panelek, elosztók esetén.
• Optikai pigtail-eknél érdemes figyelni arra, hogy APC-hez csak APC csatlakozzon (zöld–zöld), mivel az APC és az UPC nem kompatibilisek, és összedugásuk komoly teljesítményromlást, illetve a csatlakozók sérülését okozhatja.
• A sárga kabát színkódolása egyértelműen jelzi az SM kivitelt, míg multimódusú (OM2/OM3/OM4/OM5) optikai kábelek többnyire narancs, aqua, erőszakos zöld vagy lila színűek – ez segít a hálózat átláthatóságában.
• A nagy sávszélesség és alacsony csillapítás miatt az egy­módusú SC/APC megoldásokat hosszú szakaszokon, főleg hozzáférési, gerinc- és elosztó hálózatokban részesítik előnyben, de egyre gyakrabban jelennek meg lakossági FTTH végpontoknál is.
