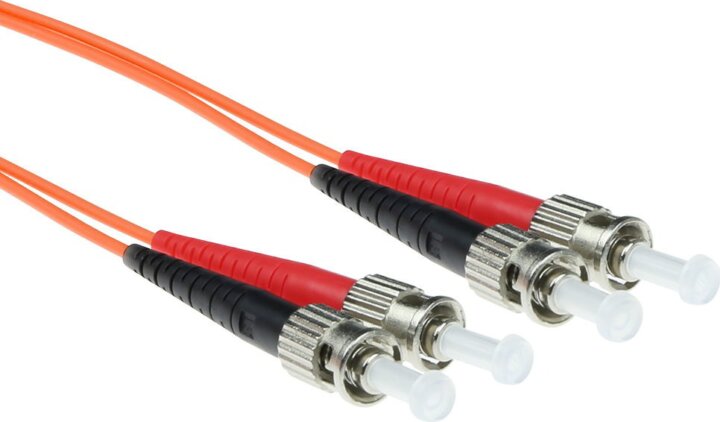

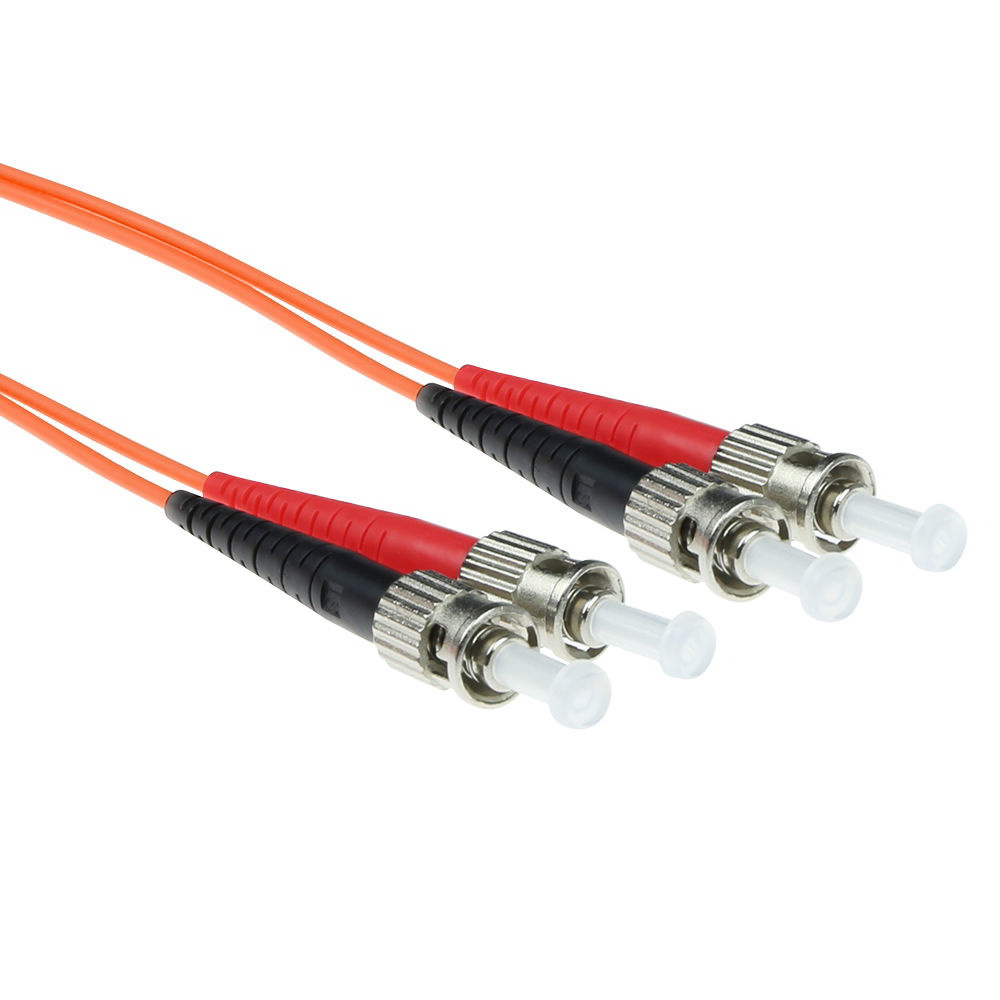

ACT RL1010 Optikai Patch Kábel ST Duplex 10m - Narancssárga

Megbízható optikai kapcsolat igényes hálózatokhoz

Ez a professzionális duplex optikai patch kábel ideális választás irodai, intézményi vagy adatközponti multimódusú hálózatokhoz, ahol fontos a stabil jelátvitel, az alacsony csillapítás és a tűzvédelmi előírásoknak megfelelő kábelezés. A ST csatlakozókkal szerelt OM1 szabványú kábel 10 méteres hosszával rugalmasan használható rack szekrények, patch panelek és aktív eszközök összekötésére.

Főbb jellemzők

• Duplex kivitel: két szálas (kétirányú) adatátvitelhez, ideális patch panel–switch vagy eszköz–eszköz kapcsolatnak
• ST csatlakozók: bajonettzáras, megbízható és stabil rögzítés; elterjedt megoldás régebbi és ipari optikai rendszerekben
• Multimódusú OM1 (62,5/125 µm): meglévő OM1-alapú infrastruktúrákhoz optimalizált, rövidebb és közepes távolságú összeköttetésekhez
• LSZH köpeny: alacsony füstkibocsátású, halogénmentes külső köpeny fokozott tűzvédelmi és személybiztonsági követelményekhez
• Precíz gyártás: lézeres precíziójú vágás, Grade A-M minőségi szál, UPC polírozás a jobb optikai paraméterekért
• 100% ellenőrzött felület: minden csatlakozó végfelülete mikroszkópos vizsgálattal ellenőrizve, egyedi IL és RL mérési jegyzőkönyvvel
• Kiemelkedően alacsony csillapítás: max. 0,25 dB, átlagosan 0,1 dB, megbízható jelátvitellel
• Jellegzetes narancssárga szín: könnyű azonosítás az OM1 multimódusú optikai kábelek között

Műszaki adatok

Termékkategória: optikai patch kábel / duplex multimódusú
Kábelhossz: 10 m
Kivitel: duplex patchcord, 2 szál
Konnektor típus: ST – ST
Csatlakozó A: 2 × ST apa, UPC polírozás
Csatlakozó B: 2 × ST apa, UPC polírozás
Rögzítés: bajonettzáras ST, klipsz nélkül
Szál típusa: multimódusú üvegszál
Optikai kategória: OM1
Mag/ héj átmérő: 62,5/125 µm
Beiktatási csillapítás (IL) max.: 0,25 dB
Beiktatási csillapítás (IL) átlag: 0,1 dB
Visszaverési csillapítás (RL) min.: 30 dB
Külső köpeny anyaga: LSZH (Low Smoke Zero Halogen)
Külső átmérő: 1,8 mm
Szín: narancssárga

Felhasználási területek

• Rack szekrények és patch panelek összekötése: rendezett, jól áttekinthető kábelezéshez
• Irodai és intézményi hálózatok: meglévő OM1 multimódusú gerinchálózatok rövid és közepes szakaszaihoz
• Labor- és tesztkörnyezet: stabil, reprodukálható optikai mérésekhez és konfigurációkhoz
• Ipari és műszaki telepítések: ott, ahol a bevált ST csatlakozó szabvány az elterjedt

Miért előnyös a LSZH köpeny és az OM1 multimódusú kialakítás?

Az LSZH köpeny nem tartalmaz halogént, tűz esetén kevés füstöt és mérgező gázokat bocsát ki, ezért ajánlott zárt terekben, például irodaházakban, kórházakban, iskolákban, szerverhelyiségekben. A narancssárga szín az iparági gyakorlatban az OM1 multimódusú kábelek jelölésére terjedt el, így a telepített optikai hálózat gyorsan áttekinthető és könnyen azonosítható.

Az OM1 62,5/125 µm-es multimódusú szál elsősorban rövidebb távolságokra, jellemzően épületen belüli összeköttetésekre ideális. Régebbi, de széles körben elterjedt szabvány, ezért sok meglévő infrastruktúrával kompatibilis. Ilyen környezetben a precízen gyártott, alacsony csillapítású patch kábelek különösen fontosak a biztonságos jelátvitel és a stabil hálózati teljesítmény szempontjából.

Érdekességek az optikai patch kábelekről

Az optikai patch kábelek kulcsszereplők minden modern hálózatban: rövid szakaszokon hidalják át a távolságot az aktív eszközök és a fix kiépítésű optikai gerinchálózat között. A jól megválasztott csillapítási értékek (IL), megfelelő visszaverési csillapítás (RL) és a gondosan polírozott csatlakozó végfelület jelentősen csökkentik a jelveszteséget és a hibaarányt. A UPC polírozás síkabb, alacsonyabb visszaverésű felületet eredményez, ami stabilabb és tisztább jelszinteket biztosít sok multimódusú alkalmazásban. A duplex kivitel a kétirányú kommunikációhoz (adási és vételi irány) két külön szálat használ, ezzel növelve a megbízhatóságot és egyszerűsítve a hibaelhárítást: optikai hibakeresésnél külön vizsgálható az egyes irányok viselkedése.
