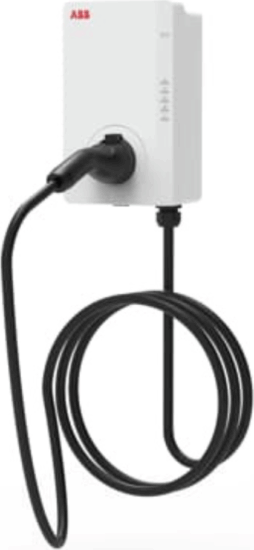

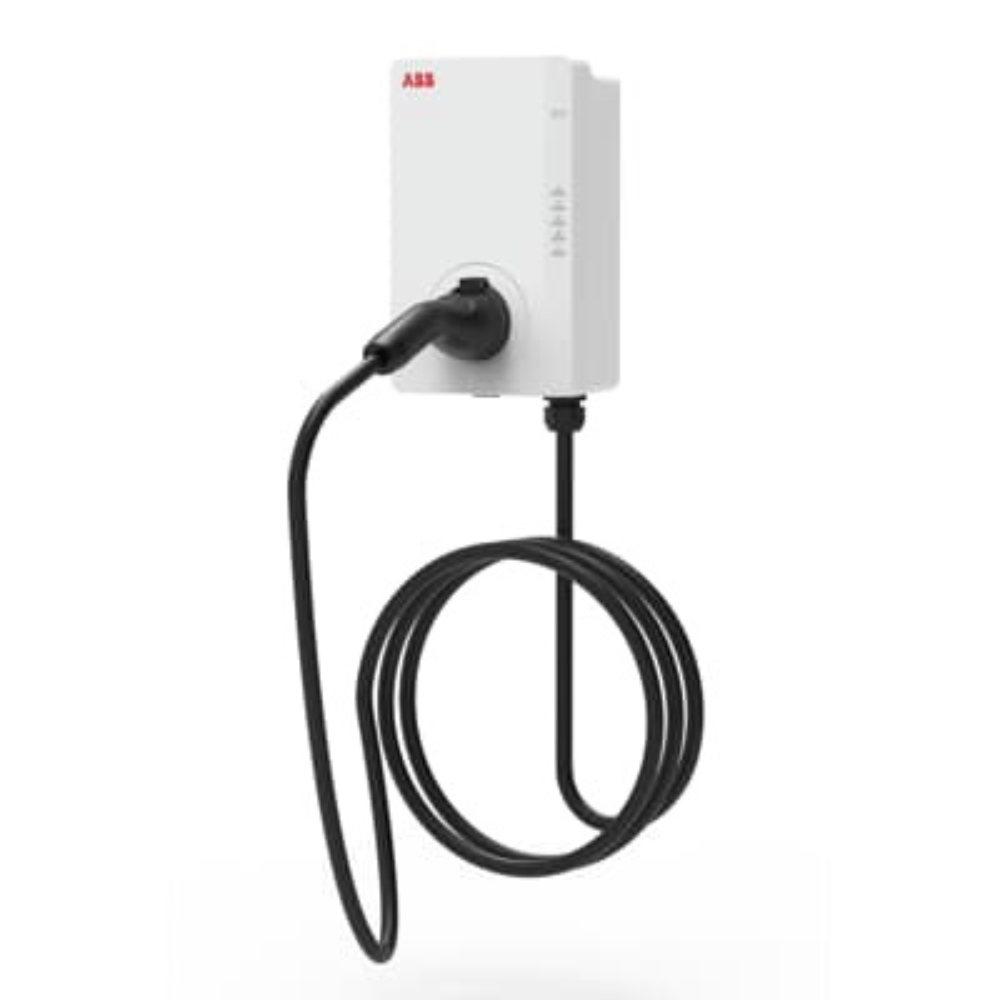

ABB Terra AC W11-G5-R-V2-0 Elektromos autó fali töltő - Fehér (11kW - 16A / 5m Type-2)

Prémium falra szerelhető AC töltőállomás modern elektromos járművekhez

Biztonságos, okos és tartós otthoni vagy vállalati töltési megoldás

Ez a falra szerelhető, háromfázisú AC töltőállomás ideális választás otthoni garázsokba, társasházi parkolókba, céges flottákhoz és parkolókba. 11 kW-os teljesítményével gyors és hatékony töltést biztosít, a beépített RFID-azonosítás, az okos kommunikációs interfészek és a robusztus IP55/IK10 kivitel pedig professzionális szintű biztonságot és vezérlést nyújt.

Főbb jellemzők

✔ Gyors, háromfázisú AC töltés – 11 kW kimenő teljesítmény, 3×16 A, ideális a legtöbb modern elektromos autó és plug-in hibrid számára.
✔ Univerzális 2-es típusú csatlakozó – fixen csatlakoztatott, 5 méteres Type 2 kábel, kényelmes elérés a járműtől függően több parkolási pozícióból.
✔ RFID azonosítás – kártyás hitelesítés a jogosulatlan használat ellen, flották, társasházak és céges parkolók esetén kiemelten hasznos.
✔ Okos, hálózatba köthető töltés – Wi‑Fi, Ethernet és Bluetooth kommunikáció, OCPP 1.6 támogatással, háttérrendszerhez és energia-menedzsmenthez illeszthető.
✔ Magas biztonsági szint – integrált megszakító, beépített túlfeszültség-védelem, DC maradékáram-érzékelés, III. túlfeszültség kategória.
✔ Időjárás- és vandálbiztos kivitel – IP55 védettség, IK10 ütésállóság, beltéri és kültéri használatra egyaránt.
✔ Falra szerelhető, kompakt méret – kis helyigény, esztétikus kialakítás, könnyen illeszthető garázsba vagy parkolófalra.

Műszaki adatok és teljesítmény

Elektromos paraméterek
• Bemeneti feszültség: 380…420 V AC, 3 fázis
• Kimeneti feszültség: 320…480 V AC
• Névleges kimeneti teljesítmény: 11 kW
• Bemeneti / kimeneti áram: max. 16 A
• Frekvencia: 50…60 Hz
• Alacsony feszültségű elosztórendszer típusa: TT
• Túlfeszültség kategória: III.

Töltési interfész
• Elektromos jármű csatlakozó: 1× Type 2 (AC)
• Kábel hossza: 5 m
• Csatlakozási teljesítmény: 11 kW, háromfázisú
• Terheléskezelés: OCPP-alapú, dinamikus menedzsmenthez illeszthető

Védelem és biztonság
• Integrált kismegszakító (MCB)
• Beépített túlfeszültség-elnyomás
• DC maradékáram-érzékelés
• RCD funkció: felbontási áram monitor
• Ütésállóság: IK10
• Védettségi fokozat: IP55 (por- és fröccsenő víz elleni védelem, kültérre is alkalmas)

Okos funkciók, kommunikáció, hozzáférés

Kommunikációs interfészek
• Wi‑Fi
• Ethernet (LAN)
• Bluetooth
• Kommunikációs protokoll: OCPP 1.6 – kompatibilis számos háttérrendszerrel, fizetési megoldással és flottakezelő platformmal.

Hitelesítés és vezérlés
• Hitelesítési módszer: RFID – jogosultság alapú használat, kártyák, tagek kezelése
• OCPP-alapú terheléskezelés: dinamikus teljesítményelosztás több töltőpont, vagy korlátozott hálózati kapacitás esetén.

Kialakítás, anyagok, méretek

Kivitel
• Szerelési mód: falra szerelhető
• Ház anyaga: tartós, kiváló minőségű műanyag
• Alkalmazási hely: beltéri és kültéri használat
• Keresztmetszet-tartomány a bekötéshez: 2,5…6 mm² vezeték

Méretek és tömeg
• Szélesség: 0,195 m
• Magasság: 0,110 m
• Mélység/hossz: 0,320 m
• Nettó tömeg: 4,3 kg

Környezeti feltételek és megfelelőség

Üzemi környezet
• Környezeti levegő hőmérséklet: −30…+50 °C
• Megengedett maximális üzemi magasság: 2000 m
• WEEE kategória: 5 – kisméretű berendezés

Anyagmegfelelőség és szabványok
• RoHS: megfelel a 2011/65/EU irányelvnek és a 2015/863 módosításnak
• REACH: 0,1 tömegszázaléknál nagyobb mennyiségű anyagot tartalmazó anyagokra vonatkozó nyilatkozat rendelkezésre áll
• Szabvány: EN 61851-1 szerinti elektromos jármű töltőberendezés
• ETIM besorolás: EC002883 – E-Mobility töltőkészülék / EV töltőberendezés

A beépített gombelem szerepe

A készülék egy kis tömegű, lítium alapú gombelem modult tartalmaz (nem újratölthető, lítium mennyiség: kb. 0,04 g), amely elsősorban a belső elektronika, időzítések vagy kommunikációs funkciók adatainak biztonságát szolgálja. A beépített akkumulátor élettartama gyakorlatilag időkorlát nélküli a normál felhasználás során, cseréjére csak rendkívül ritkán lehet szükség.

Az ABB, mint e-mobilitási technológiai éllovas

Az ABB világszerte meghatározó szereplő az energiatechnika és automatizálás területén, az elektromos mobilitás piacának egyik úttörője. A márka töltőberendezéseit világszerte használják autógyártók, flottakezelők, nyilvános töltőhálózatok és ipari ügyfelek.
A Terra AC termékcsaládot kifejezetten a hosszú távú, megbízható üzemeltetésre fejlesztették: a tartós ház, a magas IP55 / IK10 szint, valamint a kiterjedt villamos védelmi funkciók mind azt szolgálják, hogy a töltőállomás intenzív igénybevétel mellett is stabilan működjön.

Hasznos tudnivalók az AC töltésről és a 11 kW-os teljesítményről

Az AC töltőberendezések – ellentétben a nagy teljesítményű DC gyorstöltőkkel – a jármű fedélzeti töltőjét használják az energia átalakítására. A 11 kW-os, háromfázisú teljesítmény ma az egyik legjobb kompromisszum a telepítési költség, a hálózati terhelés és a töltési idő között. Egy átlagos elektromos autó esetén:

• éjszakai töltéssel (6–8 óra) akár teljes töltöttség érhető el,
• munkanapi parkolás alatt is jelentős hatótávnyerés biztosítható,
• a terhelés intelligensen elosztható több töltőpont között, így elkerülhető a hálózat túlterhelése.

Az OCPP 1.6 protokoll és az RFID-azonosítás kombinációja különösen előnyös céges flottáknál, társasházaknál és parkolóházakban: a felhasználók azonosíthatók, a fogyasztás mérhető és riportálható, egyes parkolóhelyekhez egyedi jogosultságok rendelhetők. A beépített DC maradékáram-érzékelésnek köszönhetően csökken a külső védelmi eszközök bonyolultsága és költsége, miközben a biztonsági szint magas marad.

Az IP55/IK10 védelem lehetővé teszi, hogy a töltőállomás szabad ég alatt, fedett vagy részben fedett parkolókban is megbízhatóan üzemeljen, ellenállva az időjárási viszontagságoknak és a mechanikai behatások nagy részének. A 5 méteres Type 2 kábel pedig a mindennapi használatot teszi kényelmessé: elegendő hosszúságot biztosít ahhoz, hogy a járművet ne kelljen centire pontosan pozicionálni a parkolóhelyen.
